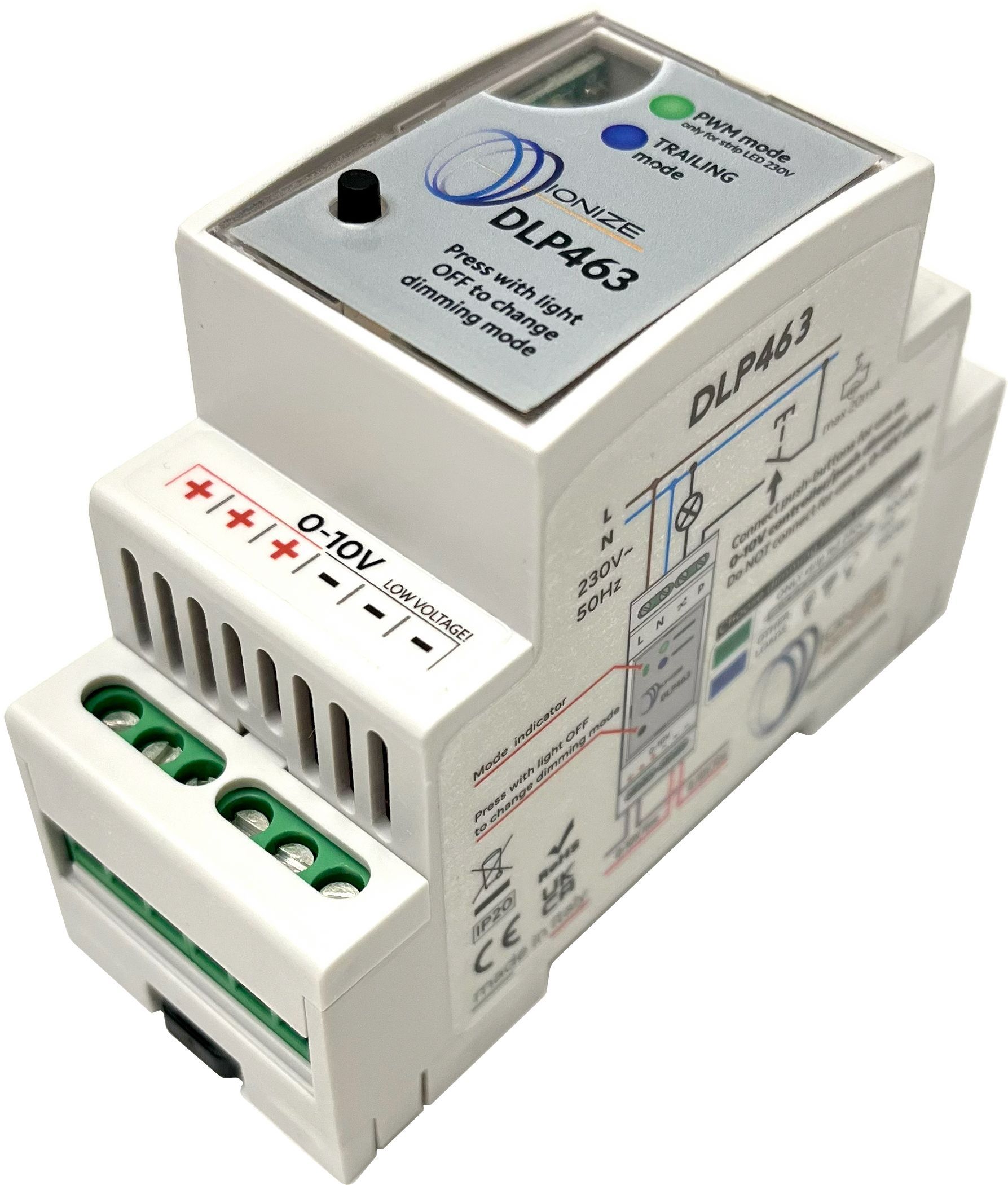

DLP463

Il DLP463 è un dimmer di potenza e controller di segnale 0-10V. E' in grado di controllare la luminosità del carico in base al comando ricevuto da pulsante (funzionamento come dimmer) o in base al livello del segnale analogico 0-10V (funzionamento come driver). Infine è anche capace di generare il segnale di linea 0-10V per controllare altri dispositivi (funzionamento come dimmer/controller). A differenza dei classici sistemi Master/Slave composti da due dispositivi separati, il DLP463 integra in un unico modulo DIN sia il controllo del segnale che l'attuazione di potenza. Perché scegliere il DLP463? Supera i limiti di potenza: Spesso i dimmer tradizionali hanno un limite fisico di carico (es. 300W). Con il DLP463, questo limite scompare. Collegando i dispositivi tra loro tramite il bus 0-10V, il segnale di comando viene replicato istantaneamente su tutte le unità della rete. Questo ti permette di suddividere un carico enorme su più moduli DIN, mantenendo la sincronia perfetta dell'illuminazione con un unico pulsante di comando. Adattabilità: Se non colleghi pulsanti, funziona come un driver (slave) puro; con i pulsanti, diventa un dimmer intelligente o un master che pilota altri dispositivi per aumentare la potenza totale del sistema. Comfort Visivo: Le funzioni SoftStart e SoftStop assicurano un'accensione e uno spegnimento graduale, proteggendo la vista e i componenti collegati. Affidabilità: Il case in plastica PC-ABS è autoestinguente (UL 94 V-0) e il dispositivo è protetto contro l'inversione di polarità sulla linea 0-10V.Perfetto per l'automazione domestica, uffici e spazi commerciali dove è richiesta una gestione granulare e professionale di strip LED e carichi resistivi.

Instruction sheet

Disponibile ora

Caratteristiche tecniche


  • Alimentazione: 230 Vac 50 Hz
  • Temperatura operativa: -5 a +35 °C

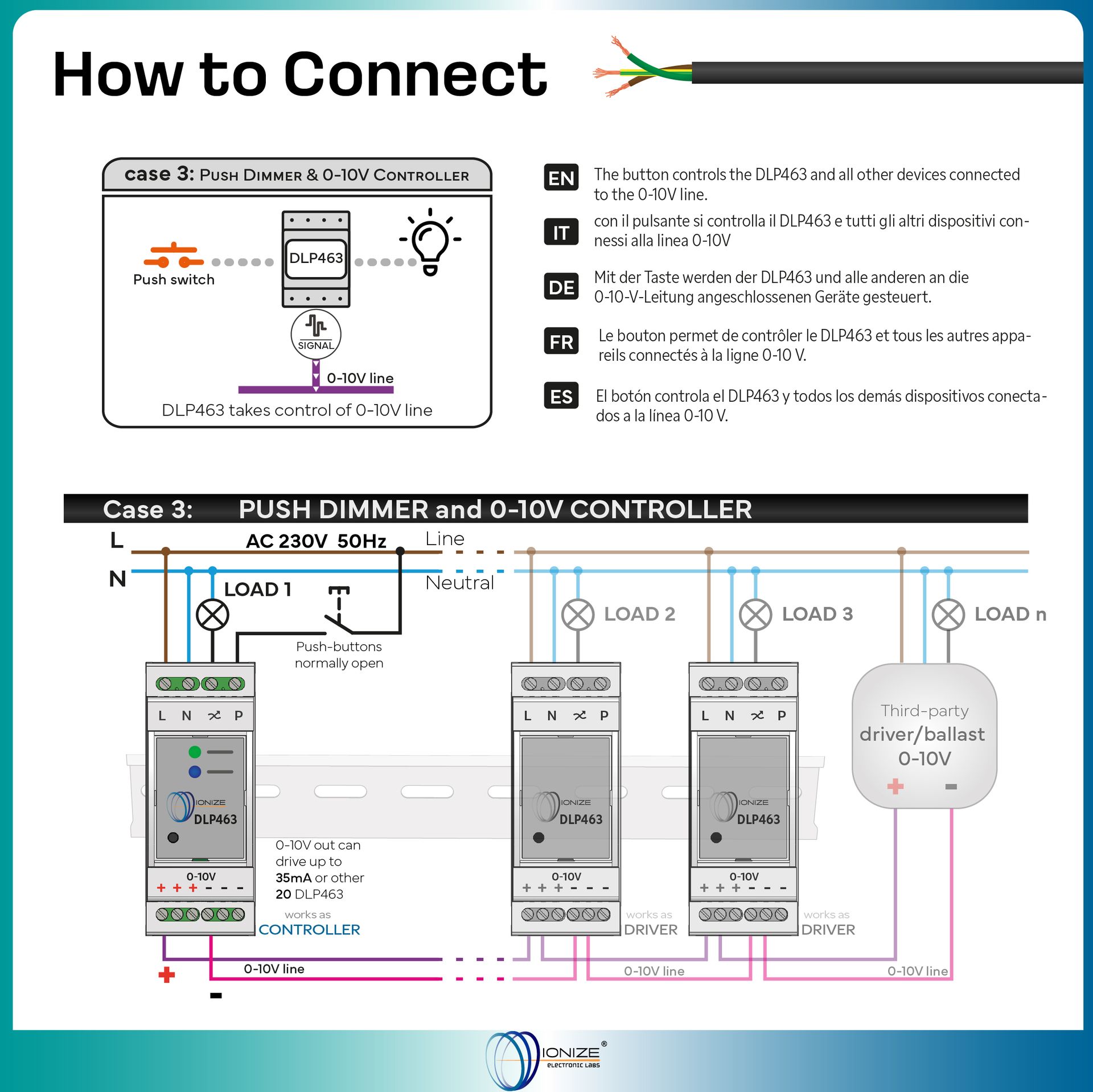

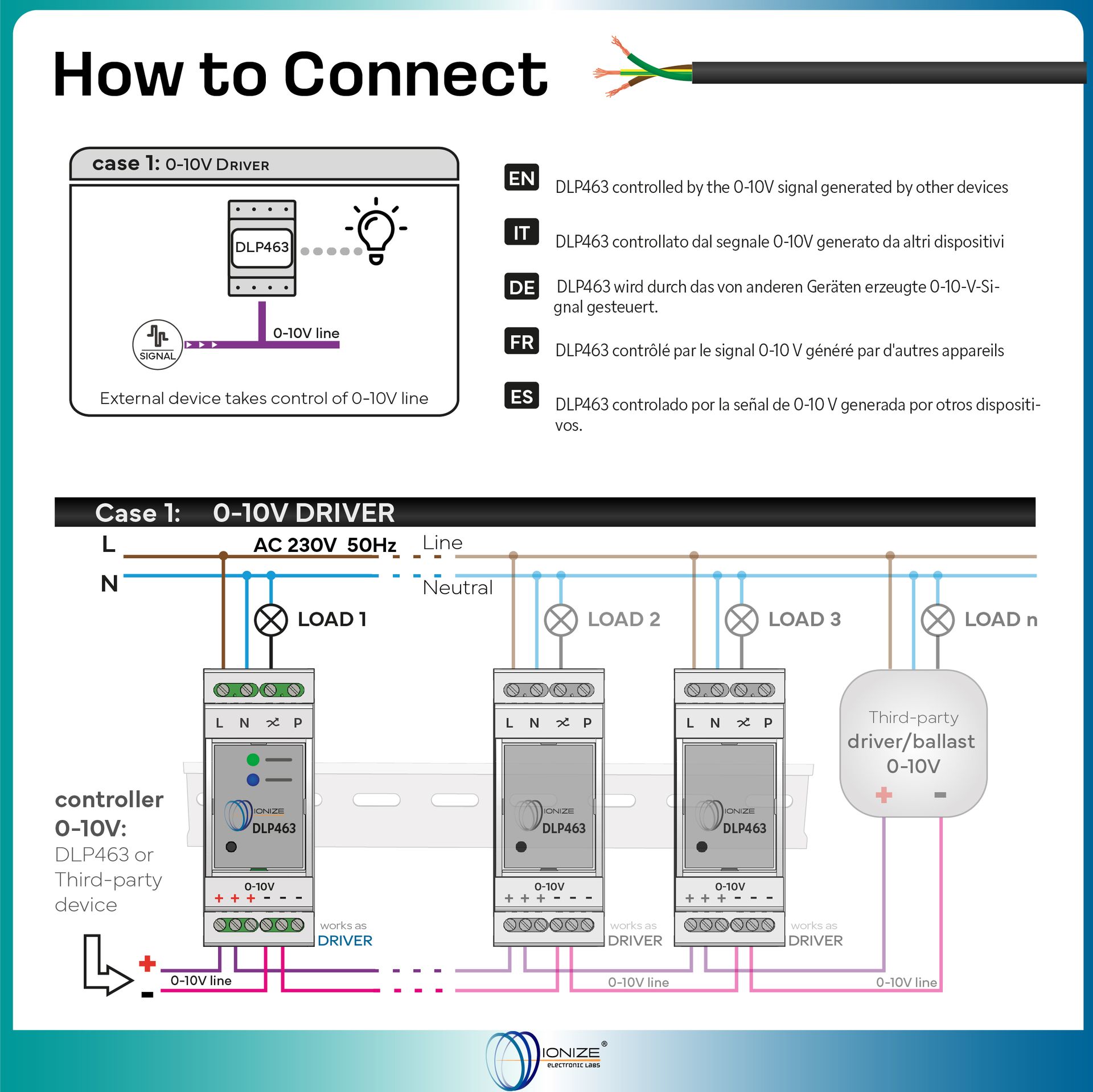

  • 3 in 1 (Versatilità Totale): Può operare come Dimmer autonomo, Controller (Master) per generare segnali 0-10V, o Driver (Slave) se controllato da segnale esterno.

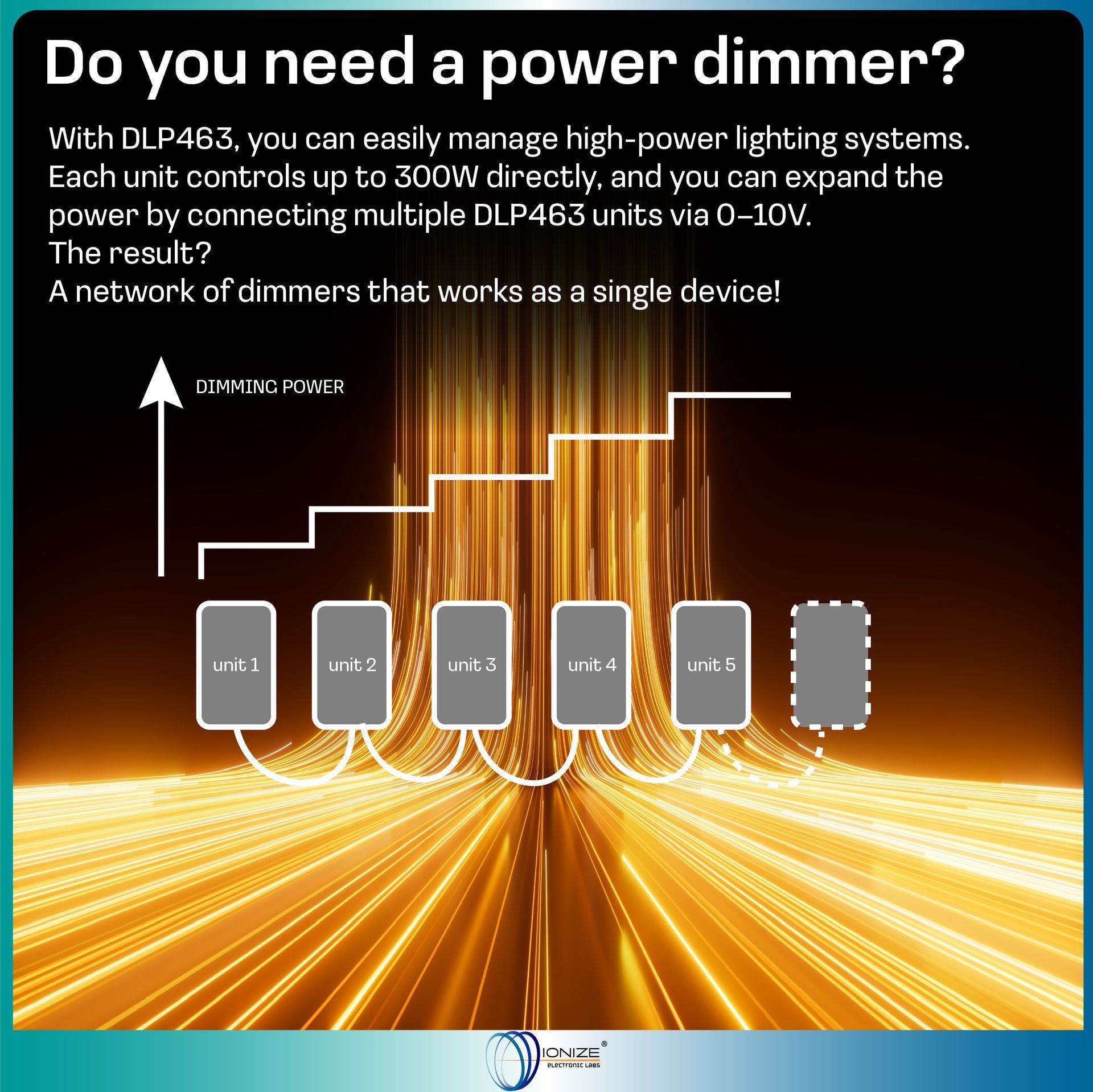

  • Espandibilità di Sistema: Il dispositivo integra sia la funzione master che quella slave; collegando più moduli DLP463 tramite la linea 0-10V, si possono gestire carichi molto elevati (Power Boost) mantenendo una sincronizzazione perfetta della luminosità su tutti i punti luce.

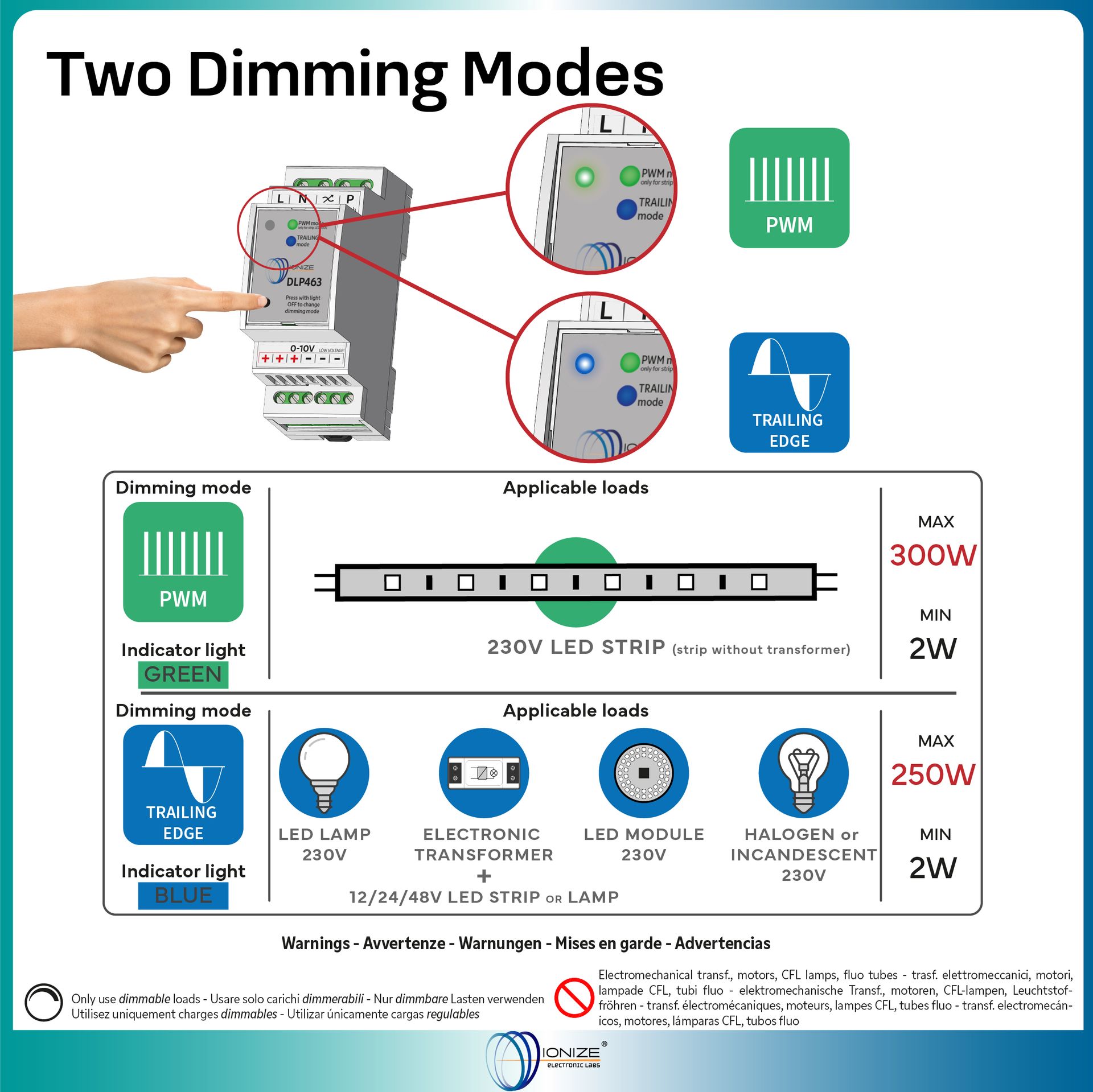

  • Doppia Tecnologia: Modalità PWM specifica per strisce LED 230V e Trailing Edge per altri carichi dimmerabili.
  • Calibrazione Minimo: Permette di regolare la luminosità minima per evitare sfarfallii (flickering) in base al carico collegato.
  • Memoria Intelligente: Funzione di memoria configurabile per ripristinare l'ultimo livello di luce dopo un blackout.
  • Sicurezza Integrata: Protezione da sovraccarico, sovratemperatura e cortocircuito; involucro in plastica autoestinguente.

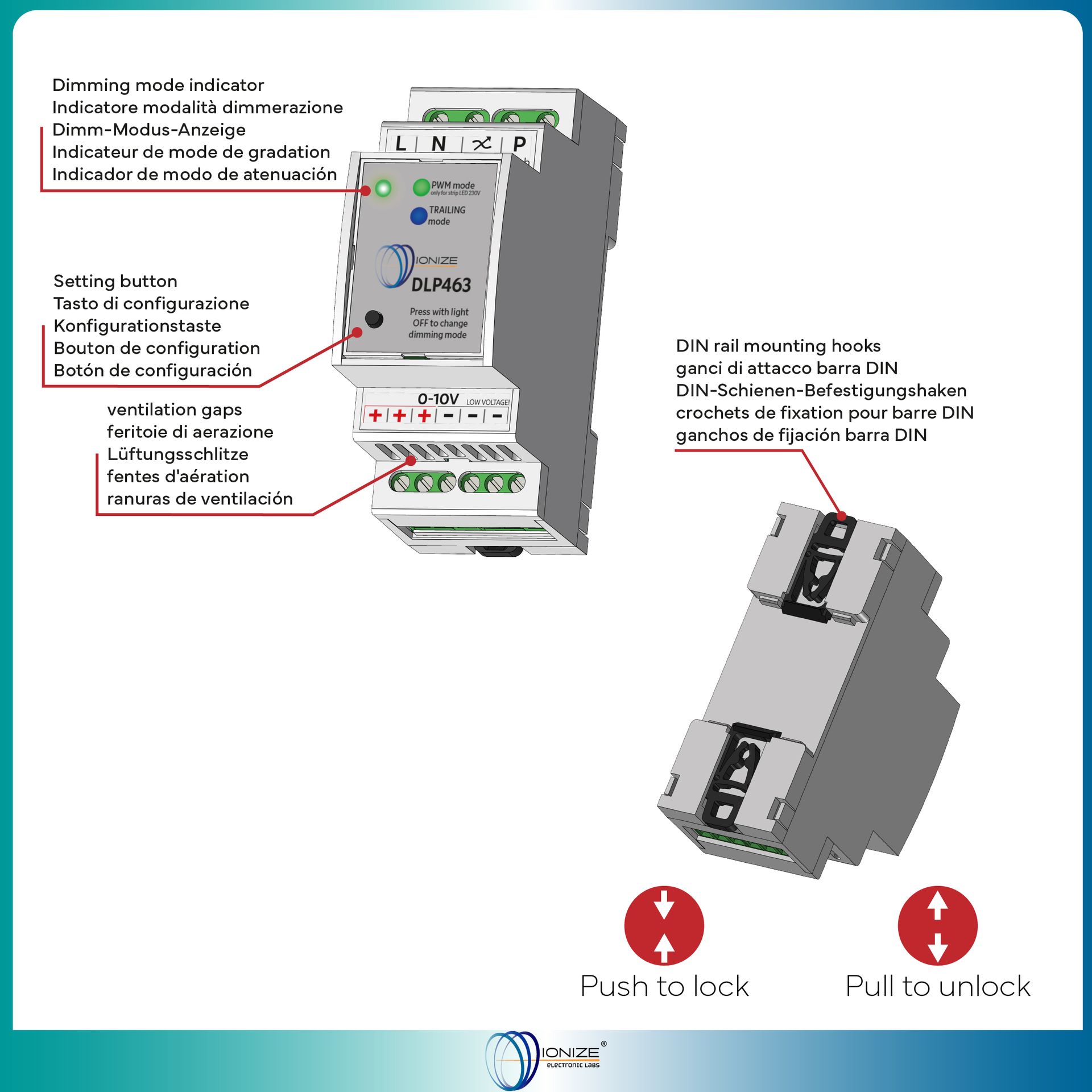

  • Design Compatto: Occupa solo 2 moduli su guida DIN (36mm).

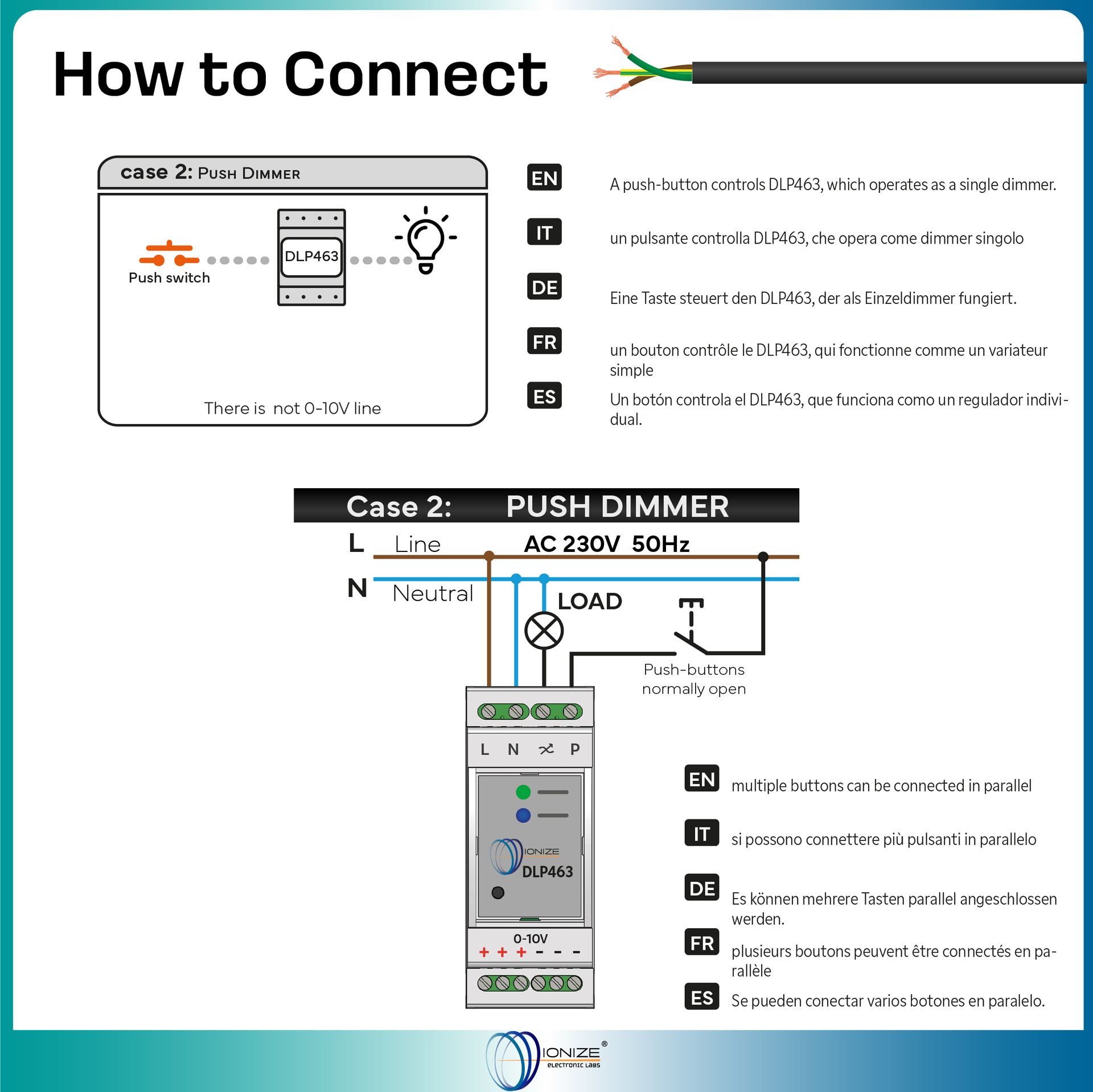

Funzionamento del dimmer

Funzionamento di default (senza memoria)

 Il funzionamento standard (impostazione di fabbrica), è senza memoria.
Per ogni breve pulsata, il dimmer si comporta come un normale interruttore ON-OFF. La luce se spenta si accenderà raggiungendo il livello massimo e viceversa da accesa si spegnerà.
Se invece si intende dimmerare la luce , la pulsata deve essere prolungata e sempre a luce accesa.
Una volta che si rilascerà il pulsante , la luce si fermerà al punto desiderato.
Ad ogni pulsata prolungata, la dimmerazione "cambia direzione".
In questa modalità, ogni volta che la luce verrà spenta il dimmer "perderà la memoria" del livello di luminosità impostato.

Il primo diagramma si riferisce alla durata della pulsata (con il tempo sull'asse delle ascisse).

I rettangoli più stretti e rigati intendono una pulsata breve, quelli più larghi ad una pulsata prolungata.

Il diagramma di sotto si riferisce alla luminosità della lampada ( luminosità sull'asse delle ordinate e il tempo sull'asse delle ascisse).

Per ogni breve pulsata, la luminosità passa sempre dal livello min a quello max e viceversa, senza fermarsi a livelli intermedi.

La prima pulsata prolungata sul grafico, imposta la luminosità dal livello massimo a quello intermedio desiderato.

La seconda pulsata " cambia la direzione della dimmerazione" e fa' ricrescere la luminosità in questo caso fino al livello massimo.

Funzionamento con memoria

Per impostare il dimmer in modalità memoria, seguire le indicazioni riportate sul foglio di istruzione.
Una volta impostata la modalità memoria, è possibile memorizzare un livello di luminosità preimpostato per ogni accensione.
Per farlo basta dimmerare la luce al livello di luminosità desiderato, dopodiché, ad ogni accensione, il dimmer si "ricorderà" di accendere la lampada direttamente all'ultimo livello di luminosità impostato.

Dopo una breve pressione del pulsante, la luce si accende al livello massimo.

Successivamente l'utente, da una pulsata prolungata, andando quindi a dimmerare la luce e rilasciando il pulsante al livello di luminosità desiderato.

Questo livello è di conseguenza il livello memorizzato.

Un'altra breve pulsata dell'utente spegne la la luce, mentre la successiva la riaccende all'ultimo livello di luminosità selezionato(funzione memoria).

Taratura del minimo

DLP463 permette di tarare il minimo luminoso direttamente da pulsante.

Ogni tipologia di lampada può aver bisogno di un minimo luminoso diverso, inoltre questo può essere utile per evitare problemi "sfarfallio".

Per tarare il minimo luminoso occorre dare una pulsata prolungata fino a far scendere la luce al minimo attuale.

Una volta che la luminosità a raggiunto il minimo bisogna continuare a tenere premuto il pulsante per altri 5" circa.

A questo punto la luminosità dovrebbe cominciare a "oscillare" (tra 0 e 30%).

Per impostare il nuovo minimo basta rilasciare il pulsante al livello di luminosità desiderato.

Domande frequenti

Hai delle domande? Siamo qui per aiutarti.

  • Altri problemi di funzionamento

    Controlla di non avere pulsanti bloccati.

    Scrivi a support@ionizelabs.com
